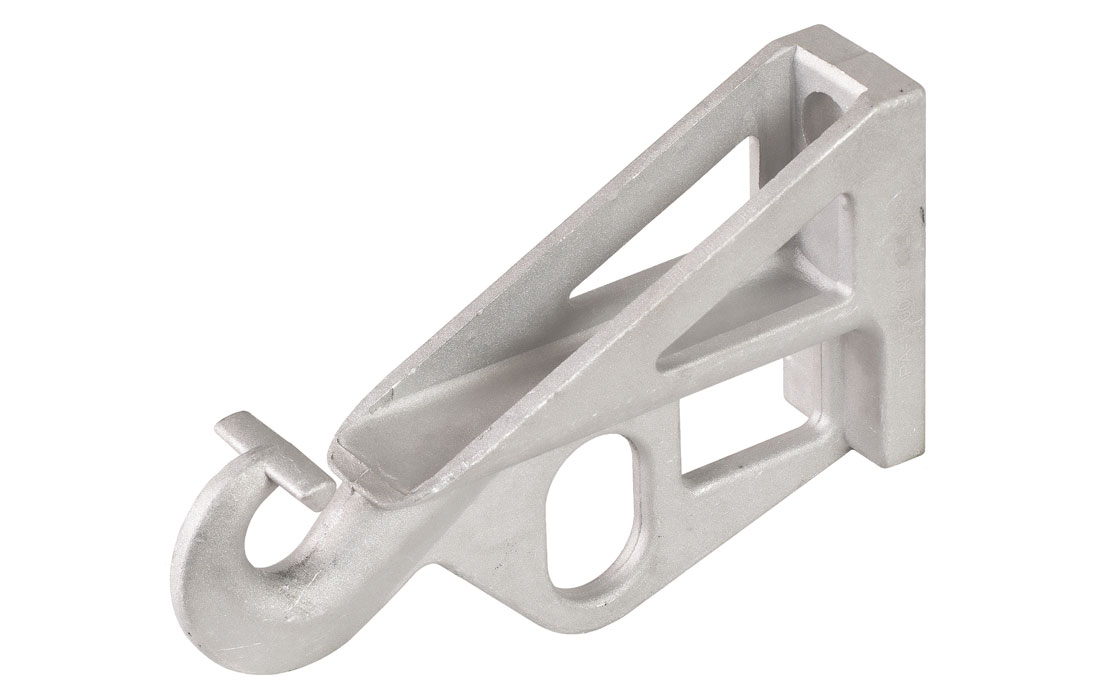

Кронштейн АСВ PS-1500

Поддерживающий комплект АСВ PS-1500 разработан специально для комплексной промежуточной фиксации, подвеса и удержания на прямых участках трассы самонесущих изолированных проводов (СИП-2) с изолированной несущей нулевой жилой, а также волоконно-оптических кабелей (ВОК) круглого сечения. Данное решение поставляется в виде готового монтажного узла, включающего в себя поддерживающий зажим из алюминиевого сплава и сопрягаемый высокопрочный анкерный кронштейн. Изделие предназначено для эксплуатации на промежуточных и угловых (при углах поворота трассы до 30–90 градусов) опорах воздушных линий электропередач (ЛЭП) номинальным напряжением до 1 кВ, магистральных и распределительных городских сетях связи, мачтах уличного освещения. Маркировка модели отражает способность всей сборочной конструкции без деформаций и разрушений выдерживать предельную рабочую вертикальную и продольную нагрузку до 1500 даН (15 кН) на протяженных магистральных пролетах. Конструкция входящего в комплект зажима состоит из высокопрочного монолитного алюминиевого корпуса со встроенным подвижным фиксирующим механизмом и эластичной зажимной вставки (вкладыша). Внутренний зажимной вкладыш выполнен из атмосферостойкого, износостойкого и УФ-стабилизированного диэлектрического эластомера, который обеспечивает плотный и бережный круговой захват несущего провода или кабеля. Такая архитектура полностью исключает осевое проскальзывание магистрали в пролете и надежно защищает внешнюю изоляционную полимерную оболочку от истирания, задиров и продавливания при сильных ветровых, вибрационных и гололедных колебаниях. Интегрированная прижимная полимерная плашка с фиксирующим винтом-барашком позволяет быстро запереть провод внутри корпуса без использования монтажных ключей. Входящий в состав комплекта алюминиевый литой кронштейн снабжен прецизионными пазами под стальную бандажную ленту шириной 20 мм для жесткой фиксации на опорах любого сечения, а также сквозным отверстием для болтового крепления. Применение оригинальных поддерживающих комплектов АСВ PS-1500 существенно повышает скорость прокладки воздушных линий, исключает необходимость раздельного подбора арматуры, сохраняет стабильную проектную стрелу провеса переходов и гарантирует многолетнюю бесперебойную эксплуатацию энергосистем во всех климатических зонах.

Преимущества

• Готовое сборочное решение «2 в 1». Включение в единый комплект поддерживающего зажима и сопрягаемого кронштейна исключает ошибки при подборе линейной арматуры и значительно сокращает время сметного проектирования ВОЛС и ЛЭП.
• Высокая механическая прочность 1500 даН. Литые алюминиевые компоненты превосходно выдерживают пиковые вертикальные и динамические ветровые нагрузки, возникающие на больших магистральных пролетах.
• Бережный круговой диэлектрический зажим. Эластичная износостойкая вставка равномерно распределяет радиальное давление по площади, полностью исключая локальную деформацию и повреждение изоляции жил СИП.

Продукция соответствует требованиям СТО ПАО "Россети". Обозначение по СТО 34.01-2.2-003 ПАО "Россети": ПК 12.
