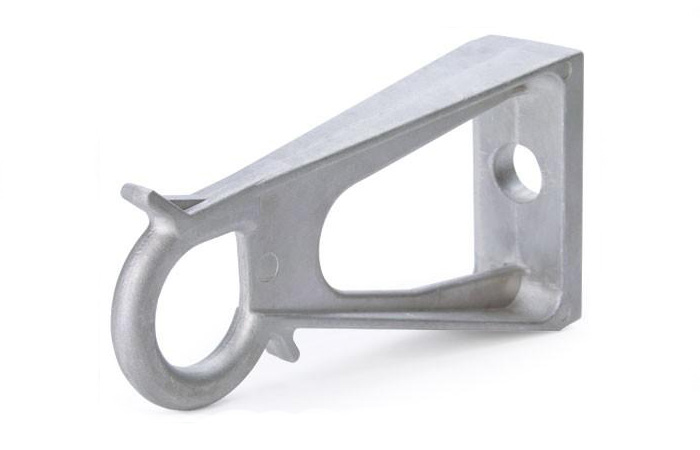

Кронштейн АСВ ES-1500

Поддерживающий кронштейн АСВ ES-1500 разработан специально для высоконадежной промежуточной фиксации, гибкого подвеса и удержания поддерживающих зажимов самонесущих изолированных проводов (СИП-2, СИП-4), а также волоконно-оптических кабелей (ВОК) круглого сечения. Изделие спроектировано для эксплуатации на прямых участках трассы и в узлах поворота (при углах до 30–90 градусов) распределительных и магистральных воздушных линий электропередач (ЛЭП) напряжением до 1 кВ, мачтах уличного освещения и столбах связи городских сетей FTTH/PON. Маркировка модели отражает способность монолитной конструкции без деформаций и разрушений выдерживать предельную рабочую вертикальную нагрузку до 1500 даН (15 кН) на протяженных кабельных пролетах. Кронштейн представляет собой цельнолитое сверхобтекаемое основание с усиленным монтажным крюком и силовыми упорами, изготовленное из высокопрочного коррозионностойкого алюминиевого сплава методом точного литья под давлением. Применение специального алюминиевого сплава гарантирует исключительную механическую жесткость конструкции, легкий вес, устойчивость к динамическим ветровым колебаниям и превосходную стойкость к сквозной коррозии во всех климатических зонах, включая приморские районы и промышленные зоны с агрессивной воздушной средой. Продуманный силовой рог полностью адаптирован под архитектуру и геометрию стандартных поддерживающих зажимов (типа PS-1500, PS-25/95), предотвращая перетирание, заклинивание или деформацию крепежных элементов. Монтаж кронштейна ES-1500 на круглых или прямоугольных железобетонных, металлических и деревянных опорах осуществляется при помощи одной или двух полос стандартной бандажной ленты (шириной 20 мм) и фиксирующих скреп или бугелей, а также сквозным болтовым соединением (диаметром до 14–16 мм). Применение оригинальных поддерживающих кронштейнов АСВ ES-1500 полностью исключает осевые смещения несущих проводов, предотвращает провисание кабельных трасс и гарантирует безупречную долговечность воздушных переходов при ураганных ветровых, температурных или экстремальных гололедных нагрузках.

Преимущества

• Максимальный запас прочности 1500 даН. Монолитная конструкция рассчитана на тяжелые весовые и динамические вертикальные нагрузки, что позволяет безопасно монтировать тяжелый кабель на протяженных пролетах воздушных линий.
• Коррозионностойкий алюминиевый сплав. Отсутствие стальных элементов полностью исключает появление ржавчины и межкристаллитное разрушение под постоянным воздействием осадков, морской соли и жесткого ультрафиолетового излучения.
• Универсальный бандажно-болтовой монтаж. Конструкция снабжена сквозным центральным отверстием под силовой болт и прецизионными пазами под стандартную стальную ленту 20 мм, позволяя закрепить узел на опоре любого сечения и геометрии.

Продукция соответствует требованиям СТО ПАО "Россети".  Обозначение по СТО 34.01-2.2-003 ПАО "Россети": ПК 12.
